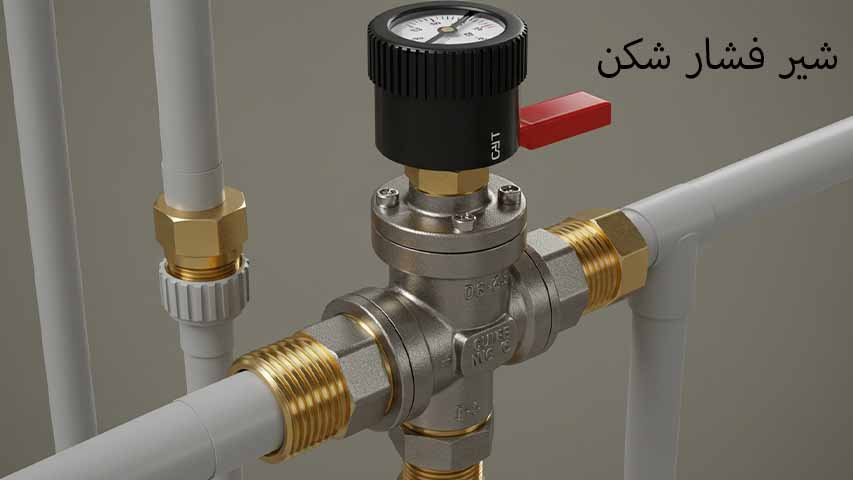

مقدمه شیرفشار شکن
شیرفشار شکن یکی از اجزای حیاتی در سیستمهای هیدرولیکی و پنوماتیکی است که به منظور کنترل و تعدیل فشار سیالات استفاده میشود. بدون وجود این قطعه، فشار بیش از حد در خطوط لولهکشی میتواند موجب آسیب جدی به تجهیزات و زیرساختها شود. در این مقاله، به بررسی دقیق عملکرد، انواع، مزایا و معایب شیرفشار شکن خواهیم پرداخت.
بیشتر بدانید : اجزای اصلی ریلیف ولو (شیر اطمینان)
تاریخچه شیرفشار شکن
تاریخچه دقیقی از اختراع اولین شیر فشار شکن در دسترس نیست، اما میتوان گفت که این وسیله از اواخر قرن نوزدهم میلادی به تدریج توسعه یافته و مورد استفاده قرار گرفته است. با افزایش استفاده از سیستمهای تحت فشار در صنایع مختلف، نیاز به شیرهای کنترل فشار نیز بیشتر شد.
در ابتدا، شیرهای فشار شکن سادهتر بودند و از یک فنر و دیافراگم برای تنظیم فشار استفاده میکردند. با گذشت زمان و پیشرفت تکنولوژی، شیرهای فشار شکن پیچیدهتر و دقیقتر شدند و از مواد و طراحیهای مختلفی برای کاربردهای گوناگون ساخته شدند.
امروزه، شیرهای فشار شکن در صنایع مختلفی مانند نفت و گاز، پتروشیمی، آب و فاضلاب، HVAC، و … کاربرد دارند و نقش مهمی در ایمنی و عملکرد صحیح این سیستمها ایفا میکنند.
برخی از نقاط عطف در تاریخچه شیر فشار شکن:
1- دهه ۱۸۸۰: استفاده از شیرهای فشار شکن ساده در سیستمهای بخار
2- دهه ۱۹۲۰: توسعه شیرهای فشار شکن با دقت بیشتر برای کاربردهای صنعتی
3- دهه ۱۹۵۰: استفاده از شیرهای فشار شکن در سیستمهای هیدرولیک و پنوماتیک
4- دهه ۱۹۸۰: معرفی شیرهای فشار شکن الکترونیکی و دیجیتال
5- دهه ۲۰۰۰: توسعه شیرهای فشار شکن هوشمند با قابلیت اتصال به شبکههای صنعتی
ساختار و اجزای شیرفشار شکن
شیرفشار شکن از چندین بخش اصلی تشکیل شده است:شیر فشار شکن از اجزای مختلفی تشکیل شده که هر کدام وظیفهای خاص را بر عهده دارند. در ادامه به بررسی ساختار و اجزای اصلی این شیر میپردازیم:
بدنه (Body):
بدنه شیر فشار شکن، بخش اصلی و نگهدارنده سایر اجزا است.
معمولا از جنس چدن، فولاد یا برنج ساخته میشود.
دارای ورودی و خروجی برای اتصال به لولهها است.
دیسک (Disc):
دیسک، قطعهای متحرک است که در مسیر جریان سیال قرار میگیرد و با باز و بسته شدن خود، میزان جریان را کنترل میکند.
معمولا از جنس فولاد ضد زنگ ساخته میشود.
نشیمنگاه (Seat):
نشیمنگاه، محل قرارگیری دیسک است و با آن تشکیل یک آببند را میدهد.
معمولا از جنس فولاد سخت یا آلیاژهای مقاوم در برابر سایش ساخته میشود.
فنر (Spring):
فنر، نیروی لازم برای بسته نگه داشتن دیسک را فراهم میکند.
با تغییر فشار ورودی، فنر فشرده یا منبسط میشود و به دیسک اجازه میدهد تا باز یا بسته شود.
جنس و ابعاد فنر با توجه به فشار کاری شیر تعیین میشود.
دیافراگم (Diaphragm):
دیافراگم، قطعهای انعطافپذیر است که فشار ورودی را به فنر منتقل میکند.
معمولا از جنس لاستیک یا مواد الاستومری ساخته میشود.
پیچ تنظیم (Adjustment Screw):
پیچ تنظیم، برای تنظیم فشار خروجی شیر استفاده میشود.
با چرخاندن پیچ، میتوان میزان فشار فنر را تغییر داد و در نتیجه فشار خروجی را تنظیم کرد.
پورتهای اتصال (Connection Ports):
شیر فشار شکن دارای پورتهای ورودی و خروجی است که برای اتصال به لولهها استفاده میشوند.
این پورتها معمولا به صورت رزوه ای یا فلنجی هستند.
لوله پایلوت (Pilot Tube) (در برخی مدلها):
در برخی از شیرهای فشار شکن، از یک لوله پایلوت برای کنترل دقیقتر فشار استفاده میشود.
این لوله، فشار خروجی را به دیافراگم منتقل میکند و باعث تنظیم دقیقتر شیر میشود.
شیر سوزنی (Needle Valve) (در برخی مدلها):
در برخی از شیرهای فشار شکن، از یک شیر سوزنی برای تنظیم دقیقتر جریان سیال استفاده میشود.
این شیر، معمولا در مسیر لوله پایلوت قرار میگیرد.
اصول عملکرد شیرفشار شکن
این شیر به گونهای طراحی شده است که فشار ورودی را دریافت کرده و آن را به سطح پایدار و کنترلشدهای کاهش دهد. زمانی که فشار ورودی از حد مجاز فراتر رود، مکانیسم داخلی شیر فعال شده و مسیر عبور سیال را تنظیم میکند تا فشار به حد تعیینشده کاهش یابد.
مشاهده کنید : نحوه عملکرد شیر اطمینان …
انواع شیرفشار شکن
۱. شیرفشار شکن مستقیم: که به طور مکانیکی و بدون نیاز به سیستمهای کمکی، فشار را تنظیم میکند.
۲. شیرفشار شکن غیرمستقیم: که برای تنظیم فشار از سیستمهای کنترلی و کمکی بهره میبرد.
۳. مدلهای خاص: شامل شیرهای الکترونیکی و هوشمند که برای مصارف دقیقتر مورد استفاده قرار میگیرند.
تفاوت شیرفشار شکن و رگلاتور فشار
گرچه هر دو سیستم برای کنترل فشار به کار میروند، اما رگلاتور فشار بیشتر برای کنترل مداوم و دقیق در سیستمهای کمفشار استفاده میشود، در حالی که شیرفشار شکن معمولاً برای جلوگیری از افزایش ناگهانی و خطرناک فشار به کار میرود.
کاربردهای شیرفشار شکن در صنایع مختلف
شیرفشار شکن در صنایع مختلفی مانند لولهکشی شهری، نفت و گاز، صنایع غذایی، داروسازی و نیروگاههای برق به کار گرفته میشود. این تجهیزات نقش حیاتی در ایمنی و عملکرد بهینه سیستمها دارند.
مزایا و معایب استفاده از شیرفشار شکن
- مزایا:
افزایش ایمنی و کاهش خطر انفجار
بهینهسازی مصرف انرژی
طولانیتر شدن عمر مفید تجهیزات - معایب:
نیاز به نگهداری مداوم
احتمال خرابی در صورت استفاده نادرست
نحوه انتخاب و خرید شیرفشار شکن مناسب
انتخاب شیرفشار شکن مناسب نیازمند بررسی چندین عامل کلیدی است که مستقیماً بر عملکرد و کارایی آن تأثیر میگذارند:
- فشار کاری: هر شیرفشار شکن برای محدوده مشخصی از فشار طراحی شده است، بنابراین قبل از خرید باید فشار ورودی و خروجی مورد نیاز را مشخص کنید.
- جنس بدنه: بسته به نوع سیالی که در سیستم جریان دارد، جنس بدنه شیر میتواند از فولاد ضدزنگ، برنج، چدن یا پلیمرهای خاص باشد. برای سیالات خورنده یا شرایط سخت، معمولاً از فولاد ضدزنگ استفاده میشود.
- سایز اتصال: قطر ورودی و خروجی شیر باید با سیستم لولهکشی سازگار باشد. معمولاً این سایزها بین ½ اینچ تا چند اینچ متغیر هستند.
- نوع تنظیم فشار: برخی مدلها دارای قابلیت تنظیم دستی هستند، در حالی که برخی دیگر بهصورت خودکار و الکترونیکی فشار را تنظیم میکنند.
نصب و راهاندازی شیرفشار شکن
مراحل استاندارد نصب:
۱. بررسی مشخصات شیر: قبل از نصب، مطمئن شوید که مدل انتخابشده متناسب با فشار و دمای کاری سیستم است.
2. قطع جریان سیال: پیش از نصب، جریان سیال باید کاملاً متوقف شود تا از ایجاد خطرات احتمالی جلوگیری گردد.
3. تمیزکاری محل نصب: داخل لولهها نباید دارای آلودگی یا زنگزدگی باشد، زیرا این موارد میتوانند باعث اختلال در عملکرد شیر شوند.
4. نصب در موقعیت مناسب: شیر باید در جهتی نصب شود که سیال در مسیر درست حرکت کند. معمولاً جهت جریان با علامت روی بدنه شیر مشخص میشود.
5. آزمایش عملکرد: پس از نصب، فشار سیستم باید بهآرامی افزایش یابد تا از عملکرد صحیح شیر اطمینان حاصل شود.نکات ایمنی هنگام نصب:
1. از ابزاری مناسب برای سفت کردن اتصالات استفاده کنید تا به بدنه آسیب نرسد.
2. شیر باید در محیطی نصب شود که امکان تنظیم و نگهداری دورهای آن فراهم باشد.
3. اگر شیر در یک سیستم فشار بالا نصب شده است، باید شیرهای ایمنی اضافی در مسیر خروجی آن تعبیه شود.
نحوه تنظیم فشار در شیرفشار شکن
تنظیم فشار خروجی یکی از مهمترین وظایف در بهرهبرداری از شیرفشار شکن است.
- روش دستی: در بسیاری از مدلها، یک پیچ تنظیم وجود دارد که با چرخاندن آن، میزان فشاری که شیر اجازه عبور آن را میدهد، تغییر میکند.
- روش اتوماتیک: در سیستمهای مدرن، شیرها مجهز به کنترلرهای الکترونیکی هستند که بر اساس حسگرهای فشار، بهصورت خودکار مقدار خروجی را تنظیم میکنند.
- ابزارهای کمکی: برخی سیستمها دارای گیجهای فشار هستند که به کاربران اجازه میدهند مقدار دقیق فشار را مشاهده و تنظیمات لازم را انجام دهند.
تعمیر و نگهداری شیرفشار شکن
نگهداری دورهای از شیرفشار شکن باعث افزایش عمر مفید و جلوگیری از مشکلات ناگهانی میشود.
برنامهریزی نگهداری پیشگیرانه:
بررسی دورهای دیافراگم و فنر برای جلوگیری از سایش و پارگی
تمیزکاری دورهای برای حذف رسوبات و زنگزدگی از مسیر عبور سیال
تست عملکرد و تنظیم مجدد فشار در بازههای زمانی مشخصعلائم خرابی شیرفشار شکن:
افت ناگهانی فشار در سیستم
نشتی در محل اتصال یا بدنه شیر
ایجاد صدای غیرعادی هنگام عملکرد
نوسانات مداوم در فشار خروجیشیوههای تعمیر و تعویض قطعات:
در صورت خرابی فنر یا دیافراگم، باید قطعه جایگزین شود.
اگر نشتی در بدنه مشاهده شد، بهتر است واشرها بررسی و در صورت نیاز تعویض شوند.
برای تعمیرات اساسی، توصیه میشود از یک تکنسین ماهر استفاده شود.
تأثیر شیرفشار شکن بر صرفهجویی انرژی
یکی از مهمترین مزایای استفاده از شیرفشار شکن، کاهش هدررفت انرژی در سیستمهای لولهکشی و صنعتی است.
کاهش اتلاف سیال: با کنترل بهینه فشار، از نشت و ترکیدگی لولهها جلوگیری میشود.
بهینهسازی مصرف انرژی در پمپها: زمانی که فشار بهطور مؤثر کنترل شود، بار اضافی بر روی پمپها کاهش مییابد و درنتیجه مصرف برق کمتر میشود.
افزایش عمر تجهیزات: کاهش فشار ناگهانی و شوکهای هیدرولیکی، از آسیب به سایر قطعات جلوگیری میکند.
مشکلات رایج و راهحلهای آنها
- نشتی و افت فشار ناگهانی: ممکن است به دلیل خرابی واشرها یا انسداد مسیر جریان باشد. باید قطعات داخلی بررسی و تمیز شوند.
- خرابی فنر یا دیافراگم: در صورت آسیبدیدگی، باید این قطعات تعویض شوند.
- مشکلات تنظیم فشار: ممکن است به دلیل آلودگی داخل مسیر شیر باشد. تمیزکاری داخلی میتواند این مشکل را برطرف کند.
استانداردها و گواهینامههای مرتبط با شیرفشار شکن
شیرفشار شکنها باید مطابق با استانداردهای بینالمللی تولید شوند تا ایمنی و کیفیت آنها تضمین گردد. برخی از استانداردهای مهم عبارتند از:
ANSI (انجمن استانداردهای ملی آمریکا)
ISO (سازمان بینالمللی استانداردسازی)
API (مؤسسه نفت آمریکا)
فناوریهای نوین در طراحی شیرفشار شکن
استفاده از مواد پیشرفته مانند پلیمرهای مقاوم در برابر خوردگی
توسعه سیستمهای هوشمند تنظیم فشار که امکان کنترل از راه دور را فراهم میکنند
ادغام با سیستمهای اینترنت اشیا (IoT) برای مانیتورینگ لحظهای عملکرد شیر
مقایسه برندهای مطرح تولیدکننده شیرفشار شکن
برخی از برندهای معتبر جهانی در تولید شیرفشار شکن شامل Honeywell، Watts، Spirax Sarco، و Fisher هستند. این برندها از نظر دقت تنظیم فشار، دوام و تکنولوژی مورد استفاده، با یکدیگر تفاوت دارند.
توصیههای ایمنی هنگام استفاده از شیرفشار شکن
همیشه از مدل مناسب برای فشار کاری موردنظر استفاده کنید.
قبل از تعمیر یا تنظیم شیر، جریان سیال را متوقف کنید.
هرگز از شیرهای غیر استاندارد و بیکیفیت استفاده نکنید، زیرا ممکن است باعث خطرات جدی شوند.
آینده فناوری شیرفشار شکن
با پیشرفت فناوری، انتظار میرود شیرفشار شکنها هوشمندتر، کممصرفتر و ایمنتر شوند. استفاده از سنسورهای پیشرفته و کنترل خودکار، بهرهوری این تجهیزات را بهبود خواهد بخشید.
نتیجهگیری
شیرفشار شکن یک مؤلفه حیاتی در کنترل فشار سیالات است که در صنایع مختلف از جمله نفت و گاز، نیروگاهها و سیستمهای لولهکشی شهری استفاده میشود. با انتخاب، نصب و نگهداری صحیح این تجهیزات، میتوان ایمنی سیستمها را افزایش داد و از هدررفت انرژی و آسیبهای احتمالی جلوگیری کرد.
سوالات متداول
شیرفشار شکن چگونه فشار سیال را کاهش میدهد؟
با استفاده از یک مکانیسم داخلی شامل فنر و دیافراگم، فشار ورودی را به سطح پایدار و کنترلشدهای کاهش میدهد.
آیا شیرفشار شکن نیاز به نگهداری منظم دارد؟
بله، بررسی دورهای قطعات و تنظیم فشار برای عملکرد بهینه ضروری است.
تفاوت شیرفشار شکن مستقیم و غیرمستقیم چیست؟
مدل مستقیم بهطور مکانیکی و بدون سیستم کمکی عمل میکند، در حالی که مدل غیرمستقیم از کنترلرهای اضافی بهره میبرد.
چگونه میتوان خرابی شیرفشار شکن را تشخیص داد؟
علائمی مانند نشتی، افت فشار ناگهانی و صداهای غیرعادی نشاندهنده مشکل در شیر هستند.
آیا شیرفشار شکن در سیستمهای آب شهری نیز استفاده میشود؟
بله، برای جلوگیری از نوسانات فشار و افزایش ایمنی شبکههای توزیع آب کاربرد دارد.
