تعریف کلی شیر اطمینان
شیر اطمینان (Safety Valve) یکی از مهمترین تجهیزات ایمنی در سیستمهای تحت فشار است که وظیفه آن جلوگیری از افزایش بیش از حد فشار در تجهیزات صنعتی و فرآیندی است. این شیر بهطور خودکار باز شده و اجازه تخلیه سیال را میدهد تا فشار به محدوده ایمن بازگردد.
بیشتر بدانید : ریلیف ولو چیست ؟
اهمیت استفاده از شیر اطمینان در سیستمهای صنعتی
در بسیاری از صنایع مانند نفت، گاز، پتروشیمی، نیروگاهها و سیستمهای بخار، کنترل فشار امری حیاتی است. عدم استفاده از شیرهای اطمینان میتواند منجر به حوادث خطرناک، ترکیدگی لولهها، انفجار مخازن و آسیب جدی به تجهیزات و نیروی انسانی شود. وجود این تجهیزات ایمنی باعث افزایش ایمنی عملیاتی و کاهش خطرات ناشی از افزایش ناگهانی فشار میشود.
تاریخچه پیدایش و توسعه شیرهای اطمینان
اولین نمونههای شیر اطمینان در قرن هفدهم میلادی برای کنترل فشار در دیگهای بخار اختراع شدند. توماس ساوری و جیمز وات، دو مخترع بزرگ در انقلاب صنعتی، از این تجهیزات برای محافظت از سیستمهای بخار خود استفاده کردند. از آن زمان تاکنون، شیرهای اطمینان تکامل یافته و امروزه دارای طراحیهای پیچیدهتر، مواد مقاومتر و قابلیتهای هوشمند برای کنترل دقیق فشار هستند.
اصول عملکرد شیر اطمینان
- نحوه عملکرد شیر اطمینان
شیر اطمینان معمولاً بر اساس مکانیزم فنری یا وزنهای کار میکند. زمانی که فشار داخل سیستم از حد مجاز فراتر رود، نیروی سیال بر فنر یا وزنه غلبه کرده و شیر باز میشود. این فرآیند باعث خروج بخشی از سیال و کاهش فشار تا حد ایمن میشود. - فاکتورهای مؤثر بر عملکرد صحیح شیر اطمینان
دقت در تنظیم فشار باز شدن: فشار عملیاتی باید مطابق استانداردهای طراحی تنظیم شود.
جنس بدنه و اجزای داخلی: مقاومت در برابر خوردگی، دما و فشار بالا ضروری است.
نوع سیال: عملکرد شیر بسته به مایع، گاز یا بخار میتواند متفاوت باشد.
نحوه نصب: نصب صحیح تأثیر بسزایی در عملکرد بهینه شیر اطمینان دارد. - تفاوت بین شیر اطمینان و سایر انواع شیرها
شیرهای اطمینان از نظر عملکرد با شیرهای کاهش فشار (Pressure Relief Valves) و دیسکهای انفجاری (Rupture Discs) متفاوت هستند. شیرهای کاهش فشار بهطور تدریجی باز و بسته میشوند، درحالیکه شیرهای اطمینان ناگهانی باز شده و کل سیال مازاد را به بیرون تخلیه میکنند.
انواع شیر های اطمینان
- 1- شیر اطمینان فنری
این نوع شیر دارای فنری است که در برابر فشار سیال مقاومت میکند. هنگامی که فشار از حد تنظیمشده عبور کند، فنر فشرده شده و مسیر خروجی باز میشود. این شیرها در سیستمهای مختلف از جمله دیگهای بخار و خطوط انتقال گاز کاربرد دارند. - 2- شیر اطمینان پایلوتدار
این مدل دارای یک شیر کنترل کمکی (پایلوت) است که تنظیم فشار را دقیقتر انجام میدهد. این نوع برای کاربردهای فشار بالا مانند صنایع پتروشیمی ایدهآل است. - 3- شیر اطمینان با بار وزنهای
در این مدل بهجای فنر از وزنه استفاده میشود. دقت این نوع شیر در تنظیم فشار بالاست اما به فضای بیشتری برای نصب نیاز دارد. - 4- شیرهای اطمینان متناسب (Proportional)
این مدل در برابر تغییرات فشار واکنش تدریجی دارد و بهآرامی باز و بسته میشود، که باعث کاهش ضربههای ناگهانی در سیستم میشود.
مقایسه انواع شیر های اطمینان
اجزای تشکیلدهنده شیر اطمینان
- بدنه و متریال مورد استفاده
بدنه شیر اطمینان معمولاً از فولاد ضدزنگ، برنج یا چدن ساخته میشود. انتخاب متریال بستگی به نوع سیال و دمای عملیاتی دارد. - دیسک و نشیمنگاه
این بخشها مسئول آببندی شیر هستند. در صورت استفاده از متریال بیکیفیت، نشت و خرابی سریع رخ میدهد. - فنر و سیستم تنظیم فشار
فنرها از فولاد آلیاژی ساخته میشوند و باید تحمل فشارهای بالا را داشته باشند. تنظیم دقیق فنر برای جلوگیری از عملکرد نادرست اهمیت دارد. - درپوش و مکانیسمهای ایمنی اضافی
برخی از شیرهای اطمینان دارای درپوش محافظ و مکانیسمهای ایمنی اضافی هستند که در شرایط اضطراری از نشت سیال جلوگیری میکنند.
معیار های انتخاب شیر اطمینان
- فشار کاری و دمای محیط
انتخاب شیر مناسب باید بر اساس محدوده فشار کاری و دمای عملیاتی سیستم انجام شود. برخی شیرها برای فشارهای پایین و برخی دیگر برای فشارهای بسیار بالا طراحی شدهاند. - نوع سیال و ویژگیهای فیزیکی آن
گازها و بخارات: نیاز به آببندی دقیقتر دارند.
مایعات: نیاز به طراحی مقاوم در برابر خوردگی دارند.
مواد شیمیایی خورنده: باید از مواد ضدخوردگی مانند تیتانیوم یا فولاد ضدزنگ استفاده شود. - استانداردهای مربوط به انتخاب شیر اطمینان
شیرهای اطمینان باید مطابق با استانداردهای بینالمللی مانند ASME، API، ISO، و DIN انتخاب شوند تا عملکرد ایمن و مؤثر تضمین شود. - الزامات نصب و نگهداری
نصب در موقعیت عمودی توصیه میشود.
بررسی دورهای و تمیزکاری از تجمع رسوبات جلوگیری میکند.
کالیبراسیون منظم برای اطمینان از دقت عملکرد لازم است.
استانداردها و قوانین مرتبط با شیر های اطمینان
استانداردهای بینالمللی (ASME, API, ISO)
شیرهای اطمینان باید مطابق با استانداردهای سختگیرانهای طراحی، تولید و آزمایش شوند. برخی از مهمترین استانداردهای بینالمللی شامل موارد زیر هستند:
ASME Section I & VIII: این استاندارد که توسط انجمن مهندسان مکانیک آمریکا تدوین شده است، به طراحی و آزمایش شیرهای اطمینان برای مخازن تحت فشار و دیگهای بخار میپردازد.
API 520, 521, 526: این استانداردها که توسط موسسه نفت آمریکا (API) توسعه یافتهاند، دستورالعملهای دقیقی برای طراحی، انتخاب و نصب شیرهای اطمینان در صنایع نفت و گاز ارائه میدهند.
ISO 4126: استاندارد بینالمللی سازمان استاندارد جهانی (ISO) که به تعیین مشخصات فنی و آزمایش عملکرد شیرهای اطمینان پرداخته است.
الزامات ایمنی و دستورالعملهای صنعتی
در صنایع مختلف، قوانین سختگیرانهای برای استفاده از شیرهای اطمینان وضع شده است. این الزامات شامل تستهای دورهای، نصب مطابق دستورالعملهای سازنده و استفاده از تجهیزات ایمنی مکمل است. برخی از این دستورالعملها عبارتند از:
تستهای دورهای برای اطمینان از عملکرد صحیح
بررسی نشتی و خرابیهای احتمالی
رعایت الزامات خاص در صنایع خطرناک مانند نیروگاههای هستهای
استانداردهای ملی و منطقهای
علاوه بر استانداردهای بینالمللی، کشورها قوانین داخلی خاصی برای استفاده از شیرهای اطمینان دارند. به عنوان مثال، در ایران استانداردهای سازمان ملی استاندارد (ISIRI) باید رعایت شوند.
کاربرد های صنعتی شیر اطمینان
1. صنایع نفت و گاز
در پالایشگاهها و خطوط انتقال گاز، شیرهای اطمینان برای جلوگیری از افزایش ناگهانی فشار در مخازن و خطوط لوله استفاده میشوند. بدون این تجهیزات، خطر انفجار و نشت مواد قابل اشتعال افزایش مییابد.
2. صنایع پتروشیمی و شیمیایی
در فرآیندهای پتروشیمی که شامل مواد شیمیایی خورنده و واکنشهای گرمازا هستند، استفاده از شیرهای اطمینان با متریال مقاوم در برابر خوردگی الزامی است.
3. نیروگاههای حرارتی و هستهای
دیگهای بخار و تجهیزات تولید برق به دلیل دمای بالا و فشارهای زیاد، نیاز مبرمی به شیرهای اطمینان دارند. در نیروگاههای هستهای، این تجهیزات برای کنترل فشار راکتورهای هستهای استفاده میشوند.
4. صنایع غذایی و دارویی
در صنایع غذایی و دارویی، فشار کنترلشده در فرآیندهای تولید حیاتی است. شیرهای اطمینان از مواد ضدزنگ ساخته شده و برای حفظ بهداشت، طراحی ویژهای دارند.
نحوه نصب و راهاندازی شیر اطمینان
- دستورالعملهای نصب اولیه
شیر باید در موقعیت عمودی و در بالاترین نقطه سیستم نصب شود.
خطوط خروجی شیر نباید دارای مانع یا زانوهای اضافی باشند تا تخلیه سریع سیال انجام شود.
محل نصب باید در دسترس باشد تا امکان بررسی و تعمیرات دورهای وجود داشته باشد. - نکات مهم در تنظیم فشار باز شدن
فشار باز شدن شیر باید کمی بالاتر از فشار عملیاتی سیستم باشد اما نباید از حد ایمنی فراتر رود.
برای تنظیم فشار، از تستهای عملیاتی و جداول فشار-دما استفاده میشود.
در شیرهای فنری، تغییر میزان سفتی فنر فشار باز شدن را تنظیم میکند. - بررسی نشتی و اطمینان از عملکرد صحیح
پس از نصب، باید نشتی در قسمت نشیمنگاه و اتصالات بررسی شود.
برای جلوگیری از خوردگی، بررسی منظم و روانکاری برخی قسمتهای متحرک ضروری است.
روشهای نگهداری و عیبیابی شیر اطمینان
علائم رایج خرابی شیر اطمینان
نشتی مداوم از دهانه خروجی که ممکن است ناشی از آسیبدیدگی نشیمنگاه باشد.
عدم باز شدن شیر هنگام افزایش فشار که میتواند به دلیل رسوبگذاری یا خرابی فنر باشد.
باز شدن بیش از حد شیر بدون وجود فشار بالا که ممکن است به دلیل تنظیم نادرست یا فرسودگی قطعات داخلی رخ دهد.روشهای تست و ارزیابی عملکرد
تست هیدرواستاتیک: بررسی فشار شیر با استفاده از آب
تست عملکرد در فشار واقعی: استفاده از سیال عملیاتی برای تست عملکرد شیر
کالیبراسیون دورهای: تنظیم مجدد فشار باز شدن برای حفظ دقت عملکردبرنامههای دورهای تعمیر و نگهداری
بازرسیهای ماهانه برای شناسایی نشتیها و فرسایش قطعات
تعویض قطعات فرسوده مانند فنرها و دیسکهای آببندی
تمیز کردن دورهای برای جلوگیری از انسداد توسط رسوبات و ذرات معلق
مقایسه شیرهای اطمینان با سایر تجهیزات ایمنی
- مقایسه با دیسکهای انفجاری
دیسکهای انفجاری (Rupture Discs) در شرایط اضطراری برای تخلیه ناگهانی سیال طراحی شدهاند اما برخلاف شیرهای اطمینان، پس از یکبار استفاده باید تعویض شوند. - تفاوتهای عملکردی با شیرهای کاهش فشار
شیرهای کاهش فشار به تدریج باز و بسته میشوند و برای تنظیم فشار مداوم در سیستمها استفاده میشوند، در حالی که شیرهای اطمینان تنها در شرایط اضطراری عمل میکنند.

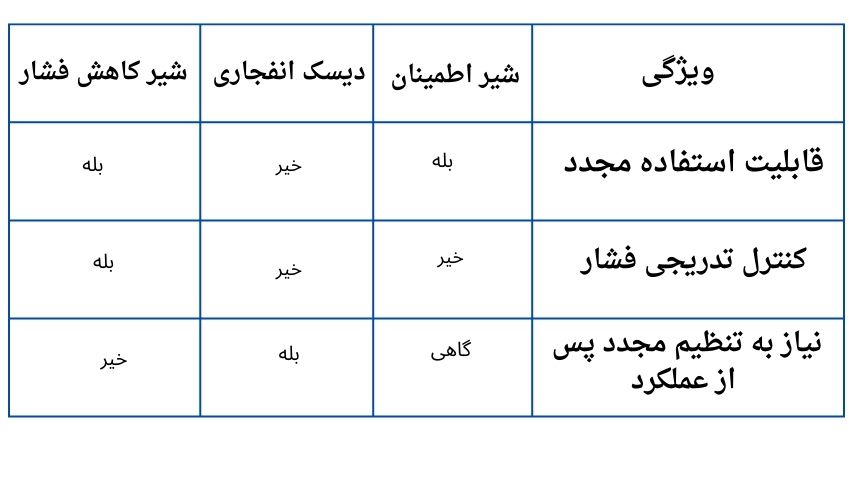

مزایا و معایب شیر اطمینان در برابر روشهای دیگر
تأثیر شرایط محیطی بر عملکرد شیر اطمینان
- اثرات دما و فشار محیطی
دماهای بسیار بالا یا پایین میتوانند عملکرد فنر و نشیمنگاه شیر را تحت تأثیر قرار دهند، بنابراین باید از مواد مقاوم به دما استفاده شود. - تأثیر خوردگی و رسوبگذاری
در محیطهای خورنده، از موادی مانند فولاد ضدزنگ، مونل یا تیتانیوم برای افزایش دوام استفاده میشود. - نحوه انتخاب متریال مناسب برای محیطهای خاص
برای محیطهای با رطوبت بالا، پوششهای محافظ ویژه و برای سیالات شیمیایی خورنده، استفاده از آلیاژهای مقاوم توصیه میشود.
نوآوریها و پیشرفتهای جدید در طراحی شیرهای اطمینان
- استفاده از حسگرهای دیجیتال برای کنترل هوشمند فشار
- توسعه شیرهای خودتمیزشونده برای جلوگیری از رسوبگیری
- افزایش عمر مفید با بهرهگیری از متریال نانو و پوششهای ضدخوردگی
هزینههای مرتبط با خرید و نگهداری شیر اطمینان
هزینههای اولیه خرید و نصب
شیرهای اطمینان بسته به نوع، جنس بدنه، ظرفیت فشار و برند تولیدکننده دارای قیمتهای متفاوتی هستند. برخی از عوامل تأثیرگذار بر هزینه اولیه خرید عبارتند از:
جنس بدنه: شیرهای ساختهشده از فولاد ضدزنگ و آلیاژهای مقاوم در برابر خوردگی معمولاً گرانتر از مدلهای برنجی یا چدنی هستند.
نوع عملکرد: شیرهای اطمینان پایلوتدار به دلیل دقت بالاتر و طراحی پیچیدهتر، قیمت بیشتری نسبت به مدلهای فنری دارند.
ظرفیت فشار و دبی خروجی: هرچه ظرفیت تخلیه شیر بیشتر باشد، قیمت آن نیز افزایش مییابد.
استانداردهای رعایتشده: محصولاتی که دارای تأییدیه از استانداردهای بینالمللی مانند ASME و API هستند، هزینه بیشتری دارند.
هزینه نصب نیز بستگی به نوع سیستم و نیاز به تغییرات در لولهکشی دارد. در سیستمهای پیچیده، نصب صحیح و استاندارد ممکن است نیازمند استخدام تکنسینهای متخصص باشد.
هزینههای عملیاتی و تعمیرات
نگهداری و تعمیر شیرهای اطمینان شامل هزینههایی مانند:
بازرسیهای دورهای و تست عملکرد
تعویض قطعات فرسوده مانند دیسکهای آببندی و فنرها
روانکاری و تمیزکاری برای جلوگیری از تجمع رسوبات
در صورتی که از مواد باکیفیت و استانداردهای معتبر استفاده شود، هزینههای تعمیر و نگهداری کاهش مییابد.
تحلیل هزینه-فایده در استفاده از شیرهای اطمینان باکیفیت
استفاده از شیرهای اطمینان باکیفیت بالا در ابتدا هزینه بیشتری دارد اما در بلندمدت باعث کاهش خرابی تجهیزات، افزایش ایمنی و کاهش نیاز به تعمیرات میشود. از طرفی، انتخاب شیرهای ارزان و بیکیفیت ممکن است باعث ایجاد نشتی، باز شدن نابههنگام و حتی خرابی کامل سیستم شود که هزینههای جبرانناپذیری به دنبال خواهد داشت.
خلاصهای از مهمترین نکات مطرحشده
شیرهای اطمینان تجهیزات ایمنی حیاتی در سیستمهای تحت فشار هستند که مانع از انفجار و آسیب به تجهیزات میشوند.
انتخاب صحیح شیر اطمینان باید بر اساس فشار کاری، نوع سیال و استانداردهای صنعتی انجام شود.
انواع مختلفی از شیرهای اطمینان از جمله فنری، پایلوتدار، وزنهای و متناسب وجود دارند که هر کدام کاربردهای خاص خود را دارند.
نصب و نگهداری مناسب از شیرهای اطمینان باعث افزایش طول عمر و کاهش هزینههای عملیاتی میشود.
استفاده از فناوریهای نوین مانند حسگرهای دیجیتال و مواد مقاوم در برابر خوردگی باعث بهبود عملکرد این تجهیزات شده است.
توصیههای نهایی برای انتخاب و استفاده از شیر اطمینان
همواره از برندهای معتبر و دارای استانداردهای بینالمللی استفاده کنید.
شیرهای اطمینان را متناسب با نوع سیال و شرایط عملیاتی سیستم انتخاب کنید.
برنامههای تعمیر و نگهداری دورهای را اجرا کنید تا از عملکرد صحیح شیر اطمینان مطمئن شوید.
در صورت مشاهده نشتی یا عدم عملکرد صحیح، بلافاصله اقدامات اصلاحی انجام دهید.
سوالات متداول (FAQ)
1. چرا استفاده از شیر اطمینان در سیستمهای تحت فشار ضروری است؟
شیر اطمینان از افزایش بیش از حد فشار جلوگیری کرده و مانع از انفجار، آسیب به تجهیزات و خطرات ایمنی میشود.
2. چگونه میتوان فهمید که شیر اطمینان به درستی کار میکند؟
با انجام تستهای دورهای مانند تست عملکرد در فشار واقعی و بررسی نشتی، میتوان از عملکرد صحیح شیر اطمینان مطمئن شد.
3. شیر اطمینان چه تفاوتی با شیر کاهش فشار دارد؟
شیر اطمینان فقط در مواقع اضطراری و افزایش ناگهانی فشار باز میشود، در حالی که شیر کاهش فشار به صورت تدریجی فشار سیستم را تنظیم میکند.
4. چه عواملی باعث خرابی زودهنگام شیر اطمینان میشوند؟
رسوبگیری، خوردگی، تنظیم نادرست فشار باز شدن و استفاده از مواد بیکیفیت میتوانند باعث خرابی زودرس شیر اطمینان شوند.
5. بهترین روش برای نگهداری از شیرهای اطمینان چیست؟
بررسی دورهای، تمیزکاری منظم، تعویض قطعات فرسوده و تست عملکرد از مهمترین روشهای نگهداری شیر اطمینان هستند.
